ОРЕЛ - детектор БПЛА с пеленгацией и TDOA-позиционированием

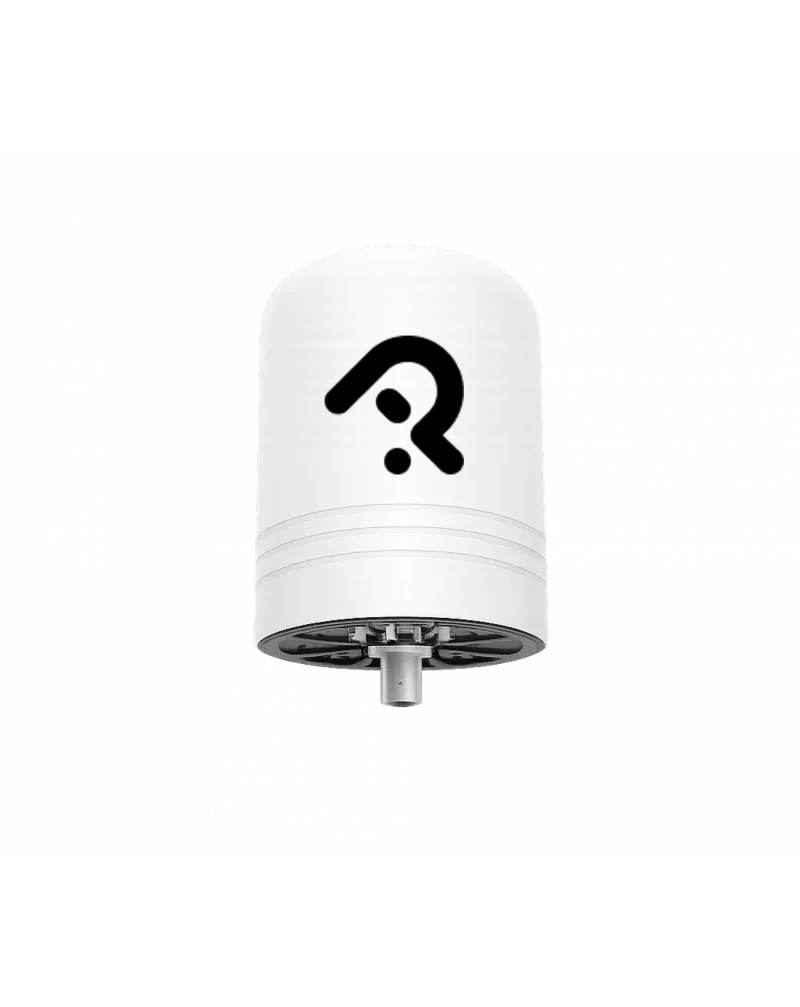

Детектор БПЛА «ОРЕЛ» стационарный радиочастотный детектор для обнаружения беспилотных летательных аппаратов, определения направления на источник сигнала и расчёта координат БПЛА при совместной работе нескольких постов.

Оборудование контролирует радиоэфир в диапазоне от 100 МГц до 6 ГГц и обнаруживает сигналы управления, телеметрии и передачи данных, используемые серийными и самодельными беспилотниками. Система работает полностью пассивно: не передаёт собственные радиосигналы и не создаёт помех для связи и другого оборудования на объекте.

Один детектор обеспечивает круговое обнаружение и пеленгацию БПЛА. При объединении нескольких устройств в сеть система определяет координаты целей методом TDOA и отображает их положение на электронной карте. Такое решение подходит для защиты промышленных предприятий, объектов энергетики, складов, административных территорий, транспортной инфраструктуры и других площадок, где требуется постоянный контроль воздушной обстановки.

Обнаружение и пеленгация беспилотников

Детектор выполняет круговой мониторинг пространства в секторе 360°. При появлении сигнала беспилотного аппарата система определяет его параметры, распознаёт тип цели и формирует предупреждение для оператора.

Дальность обнаружения составляет от 2 до 5 км (в городской застройке). Фактический радиус работы зависит от типа дрона, мощности его передатчика, высоты полёта, плотности застройки, рельефа и радиоэлектронной обстановки.

Встроенная система пеленгации работает в диапазоне от 2 до 6 ГГц. Один пост определяет азимут на источник сигнала с точностью около 10°. На электронной карте оператор видит направление, в котором находится БПЛА. Одновременно устройство может определять направление не менее чем на три цели.

Определение координат по технологии TDOA

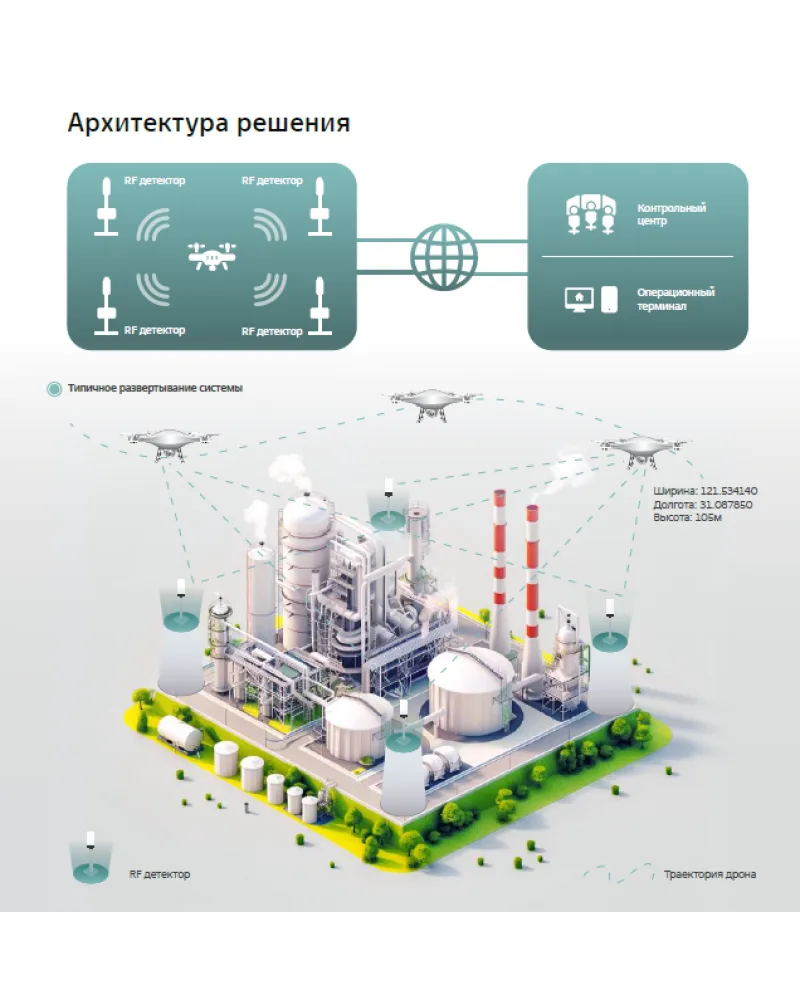

Для расчёта координат беспилотника несколько детекторов объединяются в единую сеть. Посты фиксируют разницу времени прихода одного и того же радиосигнала, после чего программное обеспечение рассчитывает положение источника.

Сетевое TDOA-позиционирование позволяет:

• определять координаты БПЛА на защищаемой территории;
• одновременно сопровождать не менее пяти траекторий;
• отображать перемещение целей на электронной карте;
• контролировать протяжённые и территориально распределённые объекты;
• масштабировать систему за счёт установки дополнительных постов.

Точность определения координат составляет до 20 метров при соблюдении требований к размещению, синхронизации и прямой радиовидимости между постами и целью.

Какие БПЛА обнаруживает

Система рассчитана на обнаружение более 500 типов беспилотников. В поддерживаемый перечень входят распространённые модели DJI, Autel, Fimi, Dahua, Yuneec, а также Wi-Fi-дроны, FPV-аппараты и ряд самодельных беспилотных платформ.

Распознавание выполняется по характеристикам обнаруженного радиосигнала. В журнале событий могут сохраняться сведения о модели БПЛА, рабочей частоте, времени обнаружения и других доступных параметрах.

Спектральный анализ радиоэфира

Помимо обнаружения дронов, детектор выполняет спектральное сканирование в диапазоне 100 МГц–6 ГГц. Интерфейс системы отображает спектрограмму и водопадную диаграмму, позволяя оператору оценивать загрузку частот и находить источники радиосигналов.

Функция выявления аномальной активности помогает обнаруживать неизвестные или нетипичные сигналы, которые не были автоматически классифицированы как известная модель БПЛА. Такие события заносятся в отдельный список для последующего анализа.

Работа в составе комплексной системы защиты

Детектор "Орел" может использоваться как самостоятельное средство радиомониторинга или как элемент комплексной системы противодействия беспилотникам.

Через стандартный API данные передаются во внешнюю систему управления. Детектор можно интегрировать со средствами радиоподавления и навигационного воздействия. После обнаружения цели система передаёт информацию о направлении или координатах БПЛА для дальнейшего реагирования.

Поддерживается масштабируемое развёртывание нескольких постов по территории объекта. Это позволяет формировать зоны перекрытия и контролировать площадки сложной формы, промышленные территории, периметры и удалённые участки.

Основные возможности

• обнаружение и распознавание более 500 типов БПЛА;
• выявление серийных, Wi-Fi и самодельных дронов;
• круговое пассивное обнаружение в секторе 360°;
• определение направления на БПЛА одним постом (пеленгация);
• позиционирование целей по методу TDOA в комплексе нескольких устройств;
• одновременное обнаружение не менее 20 БПЛА;
• спектральный анализ в диапазоне от 100 МГц до 6 ГГц;
• выявление и регистрация аномальных радиосигналов;
• звуковое и визуальное оповещение о вторжении;
• отображение целей и траекторий на электронной карте;
• хранение истории событий и воспроизведение маршрутов;
• интеграция со средствами подавления и навигационного воздействия;
• передача данных во внешние системы через API;
• масштабирование системы для защиты протяжённых территорий.

Применение

Детектор может использоваться для организации постоянного контроля воздушной обстановки на промышленных предприятиях, объектах топливно-энергетического комплекса, складах, логистических терминалах, административных территориях, транспортных объектах и площадках с повышенными требованиями к безопасности.

Конфигурация системы подбирается с учётом площади и формы территории, высоты установки оборудования, окружающей застройки и необходимой точности определения координат. Для пеленгации достаточно одного поста, а для полноценного TDOA-позиционирования применяется сеть из нескольких разнесённых детекторов.
